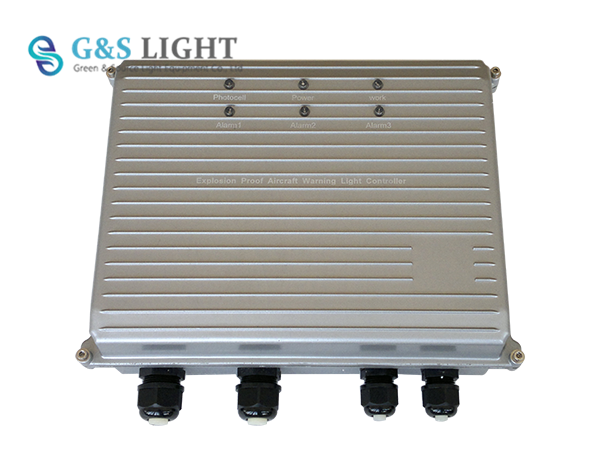

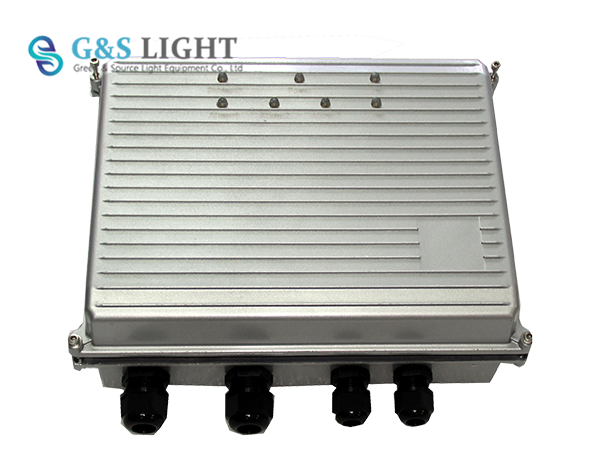

GS-OC 航空障碍灯控制器
GS-OC 航空障碍灯控制器

主要用于控制航空障碍灯的工作;该控制器外壳采用重量轻、抗氧化的铝合金材料,全密封防水结构适合于室外工作环境;控制器能控制障碍灯的工作并监视被控制灯具的工作状态。

立即咨询
  • GS-OC 航空障碍灯控制器

1、简介:

  GS-OC控制器主要用于控制航空障碍灯的工作;为便于用户安装使用,该控制器外壳采用重量轻、抗氧化的铝合金材料,全密封防水结构适合于室外工作环境;控制器能控制障碍灯的工作并监视被控制灯具的工作状态,当灯具发生故障时告警,并输出告警信号至故障显示器,以红色LED的形式显示灯具的当前状态,同时可输出干接点告警信号至监控室。

2、技术规格:

额定电压: AC220V(±15%)、DC48V 负载能力: 1000W
额定频率: 50HZ—60HZ 适应负载类型: LED光源、白炽灯光源
功    耗: ≤5W 监 控 输 出: 干接点
环境温度: -40℃~70℃ 安 装 尺 寸: 306mm×65mm×M6
环境温度: ≤95% 外 形 尺 寸: 290mm×260mm×90mm
海拔高度: ≤4500米 抗 风 能 力: 80m/s
防护等级: IP67 光控灵敏度: 50~100Lux
FAA分类: L856/L857 告警状态显示: 红色LED指示灯
防雷等级 Imax (8/20)10KA

3、主要功能及特点:

  ●可控制配套的高光强、中光强、低光强系列航空障碍灯。
  ●工作稳定,抗干扰能力强,抗震动。
  ●外壳采用铝合金材料,重量轻,耐腐蚀。
  ●具有全方位的防浪涌保护装置。
  ●具有数字监控功能。
  ●干接点告警功能。
  ●灯具工作状态指示灯。
  ●告警状态指示灯。
  ●电源指示灯。
  ●EI电源滤波器,可防止电源干扰造成灯具故障。
  ●具有丰富的过流保护功能,在雷击和过载时对灯具及控制器提供有效的保护。

4、工作原理

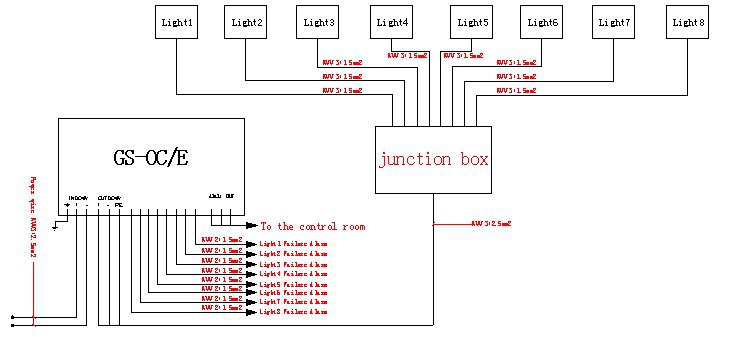

  监视:传感器对每一路灯具的信号做出检测,输出电信号给监视电路,当信号和所设定的值不相符时,电路将动作,输出一个电压信号控制远程告警指示灯工作

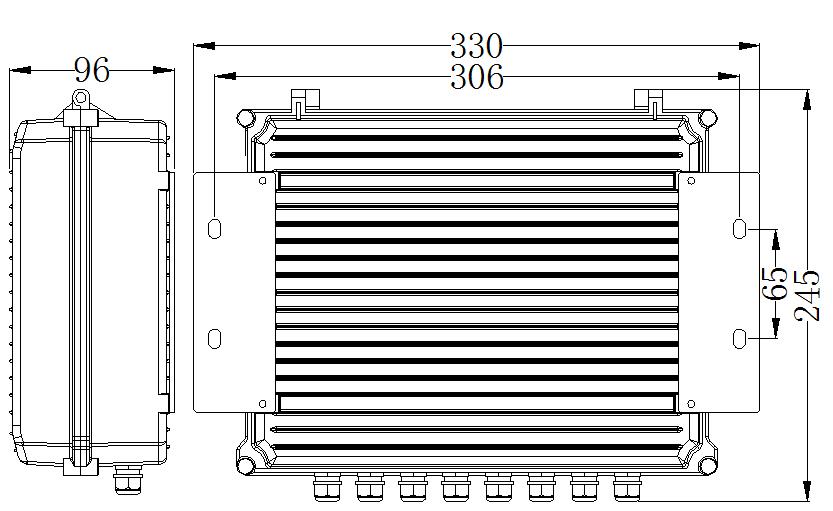

5、安装尺寸图


6、使用注意事项

  ●严禁使用额定电压以外的交流或直流电源;
  ●电源线和监控线必须按照颜色连接正确后才可通电,否则将造成灯具损坏;
  ●控制器输出端口请勿短路,以免损坏控制器;
  ●负载功率不能超过使用说明书规定范围,否则将造成保险丝烧断或控制模块损坏;
  ●安装人员在操作完成后必须将控制器安全锁关闭,否则将造成控制器内部进水或人身安全受到影响;
  ●非专业人员请勿对控制器进行维修,避免将故障扩大和造成人生伤害;

7、用途:

  大楼、机场、烟囱、桥梁、铁塔、电力铁塔、通讯塔、超高建筑。
