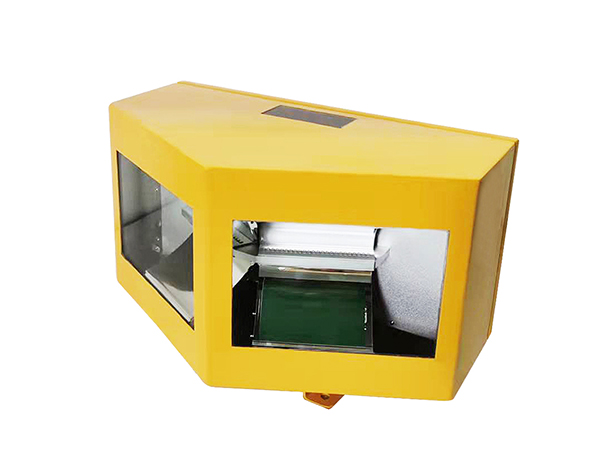

TX-HB-120(L)B型高光强障碍灯
TX-HB-120(L)B型高光强障碍灯

TX-HB-120(L)B型高光强障碍灯,外壳采用金属材料一体成型;光源采用高效率贴片LED配合反射式光学结构,具有亮度高,寿命长等特点;控制电路防雷击能力强、带有防浪涌保护装置,能适用于

立即咨询
  • TX-HB-120(L)B型高光强障碍灯

产品简介

TX-HB-120(L)B型高光强障碍灯,外壳采用金属材料一体成型;光源采用高效率贴片LED配合反射式光学结构,具有亮度高,寿命长等特点;控制电路防雷击能力强、带有防浪涌保护装置,能适用于恶劣的工作环境。

应用领域

大楼、机场、高杆灯、烟囱、桥梁、铁塔、通讯塔、超高建筑;



主要功能及特点

●采用大功率贴片LED芯片,具有亮度高,能耗低,寿命长等特点。

●自主研发先进的光学系统,聚光角度符合CAAC及ICAO要求。

●带有防浪涌保护装置,能适用于恶劣的工作环境。

●采用先进的高导热烤漆技术,具有优良的散热性,可有效缩小灯具体积重量。

●具有抗冲击、防雷电、耐日晒、抗雨雪、 可抵抗台风、冰雹等恶劣天气的侵袭。

●具有过流保护功能。

●可定制GPS、北斗无线同步、LORA-10KM无线同步、遥控遥测等功能。

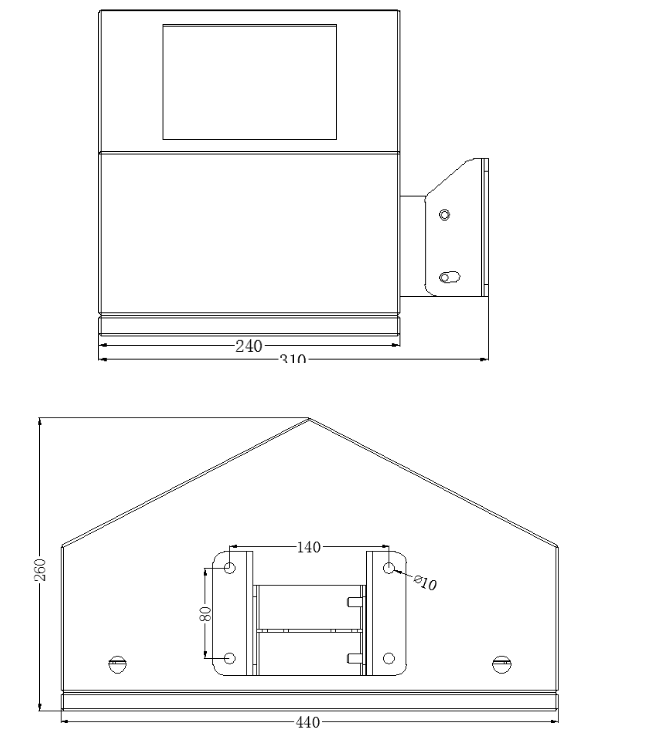

安装尺寸图

主要技术参数说明

型    号 TX-HB-120(L) 垂直发光角度 3°~7°
电    源 AC220V、DC120V 水平发光角度 120°
电源频率 50HZ~60HZ 外形尺寸 440*260*310mm (长*宽*高)
平均功率 ≤31.5W 安装尺寸 140mm*80mm*M10
工作方式 40~60次/分 环境温度 -40℃~+55℃
发光颜色 白色 重    量 9.5kg
光    源 LED 抗风能力 240km/h
外壳材质 铝合金+不锈钢 出光镜材质 光学玻璃
安装结构 可调节式安装 能   效 ≥98%
光源寿命 ≥200000小时 防护等级 IP66
防浪涌等级 5KA 相对湿度 0%~95%
淋   雨 可暴露在任意风向的雨中 盐   雾 可暴露在盐雾环境中
辐   照 可暴露在太阳辐射下 绝缘特性 输入端与外壳间: 1.414KVdc,10S不击穿
抗震动性 10~500Hz,2G 10分钟/周期,XYZ各轴各60分钟 电磁兼容标准 发射:EN55022(CISPR22) class A 谐波:EN61000-3-2,-3
平均无故障时间 ≥20万小时,MIL-HDBK-217F(25℃) 泄漏电流 <10ua
防触电保护 海拔高度 ≥2500m
有效光强 白天:100000cd,黎明/黄昏:20000cd,夜晚:2000cd
光控档位 黑夜(<50Lx) ,黎明(50-500Lx),白天(>500Lx),黄昏(50-500Lx)



执行标准

CAAC MH/T 6012-2015和AC-137-CA-2017 航空障碍灯
ICAO ICAO附件14第I卷第八版 机场设计和运行
FAA Advisory Circular 150/5345-43J Specification for Obstruction Lighting Equipment



使用注意事项

1.严禁使用标称以外的电源电压,否则将会损坏设备;

2.当设备发生故障时请勿自行拆开,以免造成人生伤害;

3.安装人员在操作完成后必须检查设备电源线防水处理是否良好,固定螺丝是否拧紧;

4.非专业人员请勿对设备进行维修,避免将故障扩大和造成人生伤害;



质保售后

产品自售出之日起全保 贰 年,保修 伍 年(或依据合同实施质保政策)。前贰年免收维修费、材料费、往返运费(限国内),必要时可免费更换新产品。第叁至第伍年免收维修费,用户需承担维修中更换的零配件费及运费,收费标准按公司规定执行。但出现以下情况之一即不能享受全保:

1、人为破坏及不可抗力造成的灯具损坏。

2、不按本合同其附件所规范的方式安装使用的。

3、不按产品说明书安装使用的。

4、非正常安装使用的。

5、未征得我公司同意私自拆解产品的或维修产品的。

6、不能提供能够证明是通过正常渠道购买票据的。

7、超过全保期限的。
